Introducción
Los sistemas de conducción de fluidos representan una infraestructura crítica en prácticamente todos los sectores industriales. La selección adecuada de materiales para estas instalaciones impacta directamente en la eficiencia operativa, la seguridad y los costos a largo plazo. En este contexto, las cañerías fabricadas en Plástico Reforzado con Fibra de Vidrio (PRFV) y otros materiales termoplásticos han emergido como alternativas superiores a los materiales tradicionales como el acero al carbono o inoxidable en numerosas aplicaciones.
Fundamentos del PRFV en Sistemas de Conducción
El PRFV es un material compuesto que combina una matriz polimérica (generalmente resinas poliéster, viniléster o epóxicas) con refuerzos de fibra de vidrio. Esta combinación resulta en productos con características excepcionales:
- Resistencia a la corrosión: Inmunidad frente a una amplia gama de agentes químicos
- Ligereza: Reducción significativa de peso frente a alternativas metálicas
- Resistencia mecánica: Excelente comportamiento estructural con menor espesor
- Baja rugosidad: Menores pérdidas por fricción y reducción de incrustaciones
- Aislamiento térmico: Menor conductividad térmica que los metales
- Longevidad: Vida útil estimada superior a 50 años en condiciones normales
Clasificación de Sistemas de Cañerías en PRFV y Termoplásticos
Los sistemas de cañerías en materiales compuestos se clasifican principalmente según su construcción y aplicación. Las normativas DIN 16965 establecen una categorización estandarizada que facilita la especificación adecuada:
Cañerías y Accesorios Tipo B (DIN 16965-2)
Este tipo de cañerías representa un enfoque híbrido que combina las ventajas de los termoplásticos con la resistencia del FRP:
- Estructura: Material compuesto con liner termoplástico y refuerzo mecánico en FRP
- Composición: Aproximadamente 60% de fibra de vidrio en la capa de refuerzo
- Opciones de liner: Disponible en diversos termoplásticos (PP, PVC, PE, PVDF, E-CTFE)
- Ventajas específicas: Combina la resistencia química del termoplástico seleccionado con la resistencia mecánica proporcionada por el refuerzo
Aplicaciones ideales: Industria química donde se requiere resistencia a fluidos específicos con presiones moderadas.
Cañerías y Accesorios Tipo D (DIN 16965-4)
Estas cañerías proporcionan un equilibrio entre resistencia química y mecánica:
- Estructura: Liner en FRP fabricado manualmente (hand lay up) y estructura exterior por filament winding
- Composición: 25-30% de vidrio en el liner y aproximadamente 65% en la estructura exterior
- Características técnicas: Espesores variables según requisitos químicos y mecánicos del proyecto
- Ventajas específicas: Alta resistencia mecánica combinada con buena resistencia química
Aplicaciones ideales: Conducción de fluidos corrosivos a presiones elevadas, como en plantas de tratamiento de aguas residuales industriales.
Cañerías y Accesorios Tipo E (DIN 16965-5)
Esta variante está orientada a aplicaciones con exigencias químicas extremas:
- Estructura: Tanto el liner como la estructura son fabricados mediante proceso manual (hand lay up)
- Composición: Aproximadamente 35% de fibra de vidrio, privilegiando un alto contenido de resina
- Características técnicas: Mayor porcentaje de resina para maximizar la resistencia química
- Ventajas específicas: Resistencia excepcional a agentes químicos altamente agresivos
Aplicaciones ideales: Industrias con fluidos extremadamente corrosivos, como ácidos concentrados o agentes oxidantes fuertes.
Cañerías y Accesorios Tipo F (Termoplásticos puros)
Esta categoría abarca sistemas de conducción fabricados íntegramente en materiales termoplásticos:
- Materiales: Polipropileno (PP), PVC, PVDF, E-CTFE, entre otros
- Características técnicas: Propiedades variables según el termoplástico específico
- Ventajas específicas: Excelente resistencia química, simplicidad de instalación, bajo peso
Aplicaciones ideales: Conducción de fluidos corrosivos a bajas presiones y temperaturas moderadas.
Sistemas de Unión para Cañerías en PRFV
La integridad del sistema de conducción depende en gran medida de las uniones entre tramos de cañería y accesorios. Para los sistemas PRFV y termoplásticos, existen principalmente dos tecnologías de unión:
Soldadura Permanente por Laminación
Este método proporciona una unión monolítica entre componentes:
- Proceso: Aplicación manual de capas sucesivas de resina y fibra de vidrio
- Características: Unión permanente con resistencia igual o superior a la de la propia cañería
- Ventajas: Máxima estanqueidad, continuidad estructural, resistencia a vibraciones
- Consideraciones: Requiere personal calificado y condiciones ambientales controladas

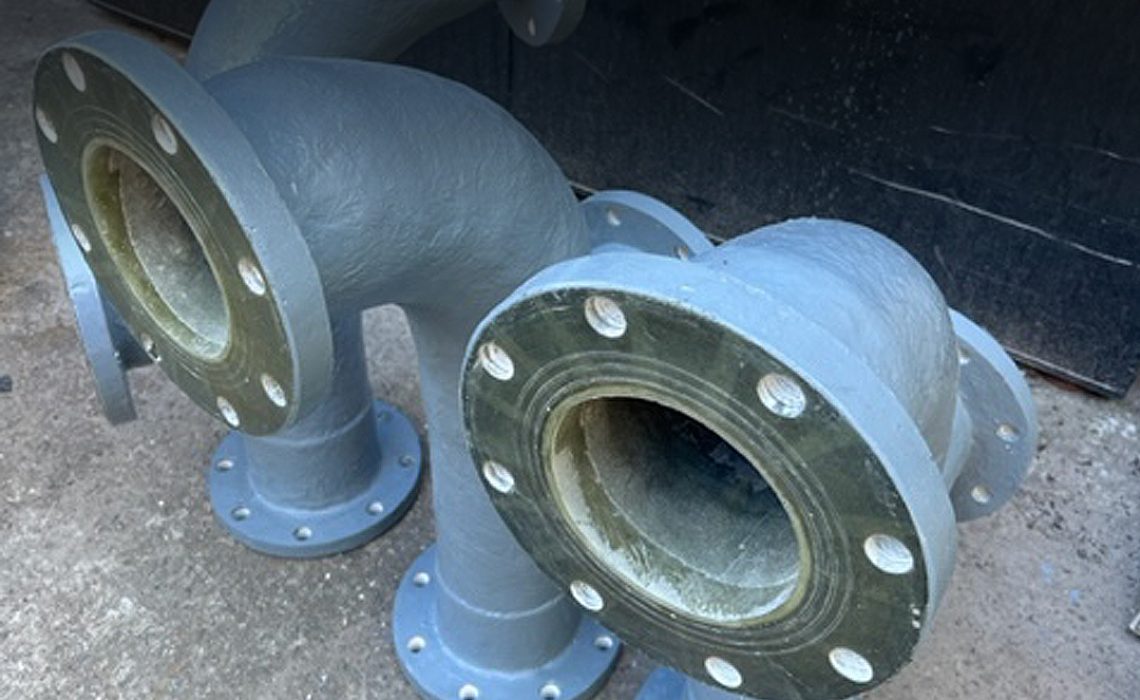

Unión Bridada
Sistema de unión desmontable mediante bridas:
- Estándares: Fabricación según normas internacionales (DIN o ANSI)
- Componentes: Bridas, juntas, tornillería
- Ventajas: Facilidad de montaje/desmontaje, posibilidad de inspección
- Consideraciones: Requiere mantenimiento periódico, posible punto de fuga si no se instala correctamente
Consideraciones para la Selección del Sistema Adecuado
La elección del tipo de cañería más apropiado para una aplicación específica debe contemplar múltiples factores:
Parámetros Químicos
- Naturaleza del fluido a transportar
- Concentración de agentes corrosivos
- pH y temperatura de operación
- Presencia de sólidos abrasivos
Parámetros Mecánicos
- Presión de trabajo y diseño
- Vacío (presión negativa)
- Cargas externas (enterradas, soportadas)
- Dilatación térmica
Parámetros Operativos
- Temperatura continua y picos de temperatura
- Ciclado térmico
- Flujo y velocidad
- Frecuencia de limpieza y método
Normativas Aplicables
Los sistemas de cañerías en PRFV están regulados por diversas normativas internacionales que garantizan su calidad y desempeño:
- DIN 16965: Establece los requisitos para cañerías y accesorios de plástico reforzado
- ASTM D2996: Especificación para cañerías de PRFV fabricadas por filament winding
- ASTM D2310: Clasificación de cañerías de PRFV según su construcción
- ISO 14692: Establece requisitos para sistemas de cañerías offshore en PRFV
- AWWA C950: Especificación para cañerías de presión en PRFV para agua
Ventajas Económicas y Sostenibles
La implementación de sistemas de cañerías en PRFV y termoplásticos ofrece beneficios significativos que impactan positivamente en el costo total de propiedad:
Ventajas Económicas
- Menor costo de instalación por su ligereza (hasta 80% menos peso que el acero)
- Eliminación de tratamientos anticorrosivos y pinturas
- Reducción de costos de mantenimiento
- Mayor vida útil con menor depreciación anual
- Menores pérdidas por fricción que reducen costos de bombeo
Ventajas Ambientales
- Menor huella de carbono en fabricación comparado con metales
- Reducción de emisiones en transporte e instalación
- Eliminación de tratamientos químicos periódicos
- Mayor durabilidad que reduce la necesidad de reemplazo
Conclusión
Las cañerías en PRFV y materiales termoplásticos representan una solución tecnológicamente avanzada para los sistemas de conducción industrial. Su versatilidad permite adaptarse a los requerimientos específicos de cada aplicación, optimizando el balance entre resistencia química, propiedades mecánicas y costo.
La clasificación estandarizada en tipos B, D, E y F facilita la selección del sistema más adecuado según las necesidades particulares del proyecto. La disponibilidad de diferentes sistemas de unión proporciona flexibilidad adicional para adaptar la instalación a las condiciones operativas.
A medida que la industria evoluciona hacia soluciones más eficientes, sostenibles y económicas, los sistemas de cañerías en materiales compuestos continuarán ganando participación frente a los materiales tradicionales, especialmente en aplicaciones con fluidos corrosivos o en ambientes agresivos.
